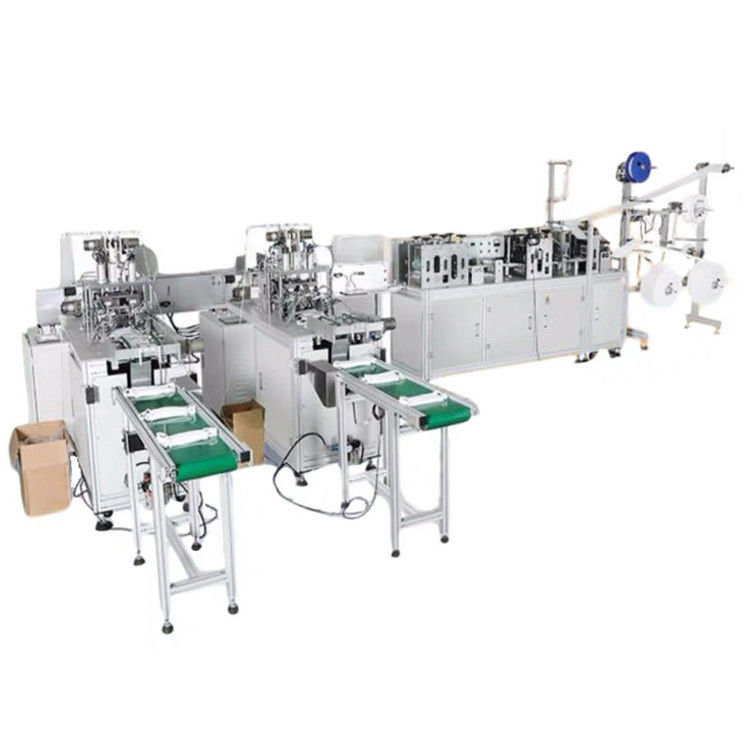

Máscara completamente automática del gancho que hace la máquina

Máscara completamente automática del gancho que hace la máquina

1. Introducción

Esta máquina se utiliza principalmente para la formación automática de la máscara plana. Desenrollando el rollo del conjunto del paño, doblado y envuelto automáticamente; desenrollando el rollo del conjunto de la tira de goma, del corte a la longitud fija y después puestos en el paño envuelto; ambos lados sellados por la soldadora ultrasónica; entonces corte para formar; envíe la máscara a las estaciones de la soldadura de la correa del oído. Entonces recoja la máscara terminada laminando la máquina.

DETALLE DEL PRODUCTO

1. motor del PLC de Mitsubishi:
Control exacto de la maquinaria o del proceso de la máscara por la entrada-salida digital o análoga.

2. cilindro de SMC:
Conduce la máquina para el movimiento de intercambio linear del movimiento, del balanceo y de la rotación, ahorrando mano de obra.

3. molde de la aleación del titanio:
Resistencia da alta temperatura, dureza fuerte, buena resistencia a la corrosión, vida de servicio larga.

4. válvula electromagnética de SMC:
Prevenga el enchufe de la salida de la válvula electromagnética, control fácil de la salida, funcionamiento mejorado de la seguridad.

5. dispositivo de la soldadura del gancho:
Sistema ultrasónico para terminar la soldadura de la banda del oído de la máscara, la alineación exacta y la eficacia alta.

6. panel de control:
Diseño humanizado, fácil actuar exactamente.

7. dispositivo de transmisión:
Utilizado para transportar productos finales, la eficacia alta y ayuna, ahorra tiempo y trabaja.

Instalación y configuración

(1) dimensión: 6800m m (L)×3600mm (W)×1900mm (H) (menosprecie el cambio en tamaño real);

(2) peso: ≤2100kg, el ² de la tierra load-bearing>300KG/M;

(3) poder: El 220VAC±5%, 50z, poder clasificado 11kW;

(4) compresión del aire: 0.5~0.7MPa, régimen, 300L/min;

(5) ambiente: Temperatura 10~35℃, humedad -35%HR, gas no inflamable o corrosivo, ningún polvo (limpieza ninguna menos de 100000).

 2. estructura de la tubería

3. Material y especificaciones aplicables

3,1 material aplicable

3,2 especificaciones de la máscara

Estándar: 175*90m m (paño no tejido no más que 3 capas, sujeto a producto real)

4. Parámetro técnico
